Normas obligatorias
1.
La colocación se realizará colocando el
lado mayor
(2.500 mm)
perpendicular a la estructura.
2.
Cada panel apoyará como
mínimo en 3 apoyos.
2 en
los extremos y 1 centrado.
3.
Son necesarias
3 fijaciones por
cada punto de
apoyo
del panel.

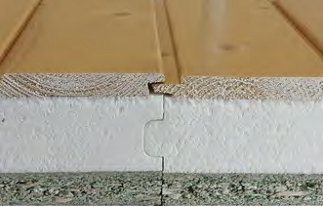

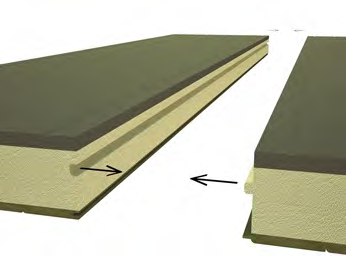

El ensamblado de paneles se realizará por medio del propio aislamiento, gracias a su diseño macho – hembra.
4.

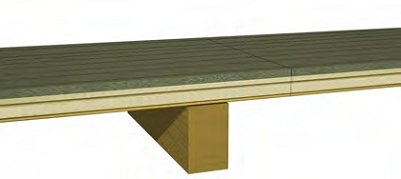

Los extremos
de los paneles deben de apoyar en la mitad de la viga,
no deben volar.
Colocación
Correcta
Colocación
Incorrecta
Es conveniente replantear la estructura en función de la medida del panel y del número de apoyos por pieza.
En caso contrario debemos cortar el panel a la medida que nos
marquen los apoyos existentes, de forma que apoye según lo
indicado.
Nº apoyos
Distancia entre
apoyos (mm)
3
1250
4
833
5
625
Apoyo
Correcto
Apoyo
Incorrecto
36
ONDULINE
®
INSTALACIÓN
