1.4.Fijaciones
Para estructuras de madera la fijación a
utilizar será el tirafondo o el clavo espiral
con arandela.
La longitud mínima de la fijación se obtendrá sumando 3cm al espesor total del panel.
En función del espesor del panel sándwich se utilizará la fijación de la longitud adecuada, de forma que penetre
un mínimo de 3 cm en la estructura.
En paneles con tablero superior hidrófugo de 10mm se recomienda la utilización de arandela.

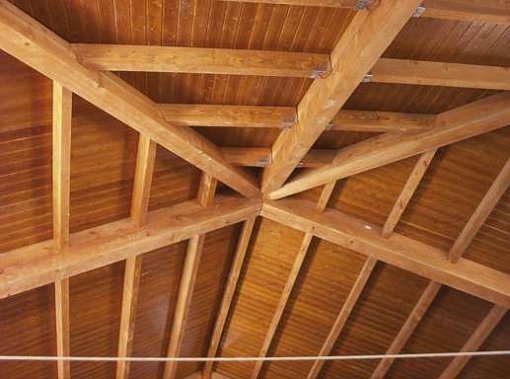

Estructura de madera
AUTOTALADRANTE 11
AUTOTALADRANTE 15
AUTOTALADRANTE 16
Ondutherm a partir
de 9/12 cm
Ondutherm a partir
de 13 cm
11 cm
15 cm
16 cm
100
100
100
PERFIL
APLICACIÓN
DIM.
U/PAQ
Ondutherm de 7 cm
www.onduline.es
ESPIRAL + ARANDELA
TIRAFONDO 12 cm
TIRAFONDO 15 cm
TIRAFONDO 20 cm
ONDUTHERM de 5 / 8 cm
ONDUTHERM de más
de 11 cm
9 cm
12 cm
15 cm
20 cm
200
100
100
100
PERFIL
APLICACIÓN
LONGITUD
U/PAQ
ONDUTHERM de 5 / 7 cm
ONDUTHERM de 8 / 11 cm

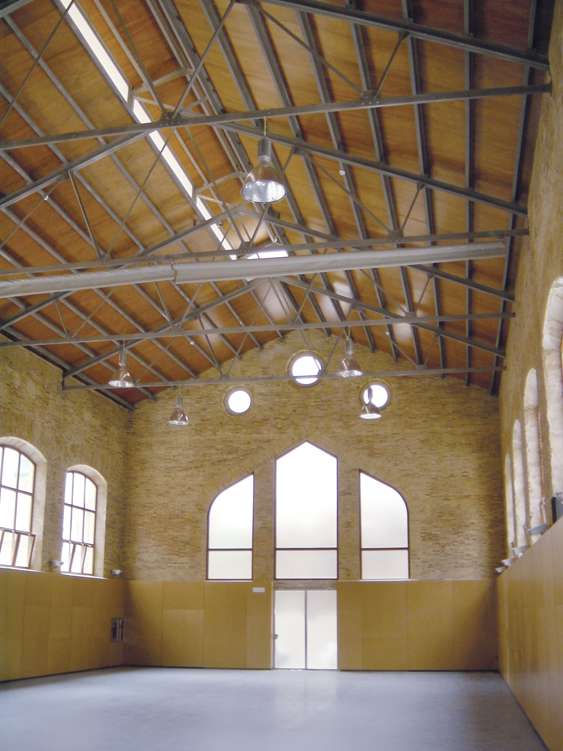

Estructura metálica
Para estructuras metálicas, la fijación a
utilizar será el tornillo autotaladrante
Onduline
.
En función del espesor del panel se utilizará la fijación de la medida adecuada, de forma que la broca del tornillo
atraviese completamente el panel y la estructura metálica.
El tablero superior aglomerado hidrófugo deberá ser de 19mm de espesor.
Es recomendable hacer un pretaladro con broca de 6 mm de diámetro a los paneles.
Para vigas con almas de 8 ó más mm de espesor, consultar con el departamento técnico.
En estructuras de hormigón, la fijación de los paneles sándwich ONDUTHERM debe hacerse con clavo taco
Onduline
más arandela.
