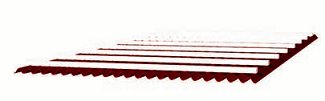

Todas las normas de instalación de este apartado son de aplicación tanto para las placas BT-50 como BT-150PLUS.
A continuación se detalla el sistema óptimo de colocación del Onduline Bajo Teja y de las tejas mixtas, planas y de
hormigón sobre cualquier tipo de soporte.
3.1 Soportes
La utilización de las placas Onduline para tejas mixtas planas o de hormigón podrá realizarse tanto en soportes
continuos como discontinuos.
3.1.1 Soporte Continuo
En el caso de soportes continuos, la placa se fijará con las precauciones indicadas en el punto 3.2 “COLOCACIÓN
Y PENDIENTES”, de este manual.
3. TEJAS MIXTAS, PLANAS Y DE HORMIGÓN
3.1.2 . Soporte discontinuo
Este tipo de soportes tiene muy poca consistencia, sin embargo para resolverlos hay varias posibilidades:
- Retirar el cañizo y realizar un soporte continuo, con tablero aglomerado hidrófugo, panel sándwich, o similar,
al que fijaremos las placas y los listones.
- Conservar el cañizo colocando encima un soporte continuo, con tablero aglomerado hidrófugo, panel sándwich,
o similar. Este soporte se fijará a las vigas existentes, atravesando el cañizo, por lo que habrá que tener en cuenta
la longitud de las fijaciones. Las placas y los listones los fijaremos a este soporte.
3.1.3 Otros soportes
A. Cañizo
Se retirará el ladrillo, realizando después un soporte continuo con tablero aglomerado hidrófugo o panel sándwich
Ondutherm, al que irá fijada la placa.
B. Ladrillo macizo

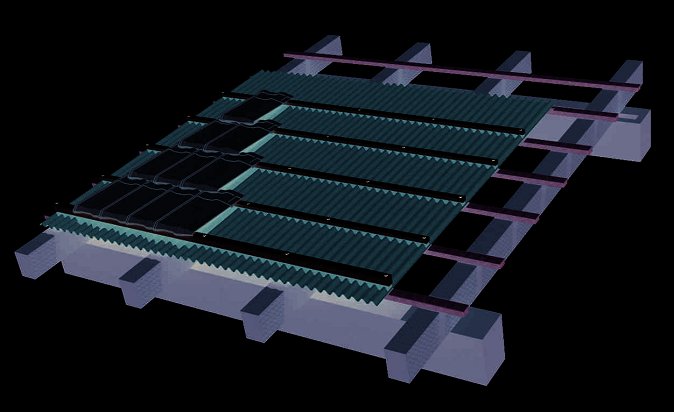

En el caso de soportes discontinuos, los listones sobre los que irán apoyadas las tejas se fijarán sobre los ya existentes,
de forma que el peso de las tejas sea soportado por estos últimos.
Si el soporte es de madera, la placa y el listón de PVC se fijan con el CLAVO ESPIRAL y la ARANDELA ONDULINE. La
fijación se debe realizar siempre en la parte alta de la onda y a golpe de martillo.
Si el soporte es metálico la fijación se realizará con un tornillo autorroscante y de la misma manera que con soporte
de madera.
NOVEDAD
Plana
Mixta
Hormigón
Plana
Mixta
Hormigón
