eml_010_cypewood
eml_tablero_estruct
Muro exterior
eml_seccion_mur_ext
Clase de servicio de la estructura según UNE-EN 1995-1-1
Clase 2
Contenido de humedad en los materiales correspondiente a una temperatura de 20°C y una humedad relativa del aire que sólo supere el 85% durante unas pocas semanas al año.
Entramado ligero
Banda desolidarizadora
Tablero estructural
Sellado de juntas
Fijaciones mecánicas
Corte en taller y montaje en obra
Separación entre montantes (cm)
60
Madera
Unión de los elementos
Madera
De importación
Coníferas
Madera
Pino silvestre (Pinus sylvestris)
Propiedades mecánicas
Dimensiones (mm)
48x148
Clase resistente según UNE-EN 338 y UNE-EN 1912
C24
Calidad estructural según INSTA 142
T2
Protección de la madera
Clase de uso según UNE-EN 335
Situación en la que la madera o el material derivado de la madera se utiliza en el interior de una construcción y no expuesto a la intemperie ni la humidificación. El ataque por hongos cromógenos o por hongos xilófagos es insignificante y siempre accidental. Es posible el ataque por insectos xilófagos incluyendo las termitas, aunque la frecuencia y la importancia del riesgo dependen de la ubicación geográfica.
Clase de penetración según UNE-EN 351-1
NP1

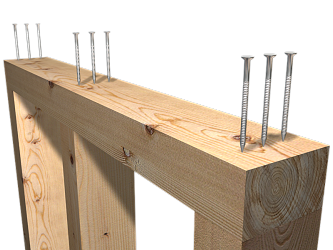

Clavos
eml_mont_clavos
Casa comercial
generico
rothoblaas
emm_clavos
Diámetro (mm)
6
Longitud (mm)
100
Casa comercial
generico
rothoblaas
Material
Acero galvanizado tipo DX51D+Z275N
eml_fijaciones
Precio (€/m²)
img_ampliar img_oculmenu Enviar sugerencia Exportación: Arrastrar BC3 sobre 'Arquímedes'.   Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos.   Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores

EML010

Muro estructural de entramado ligero de madera.

42,08€


Muro estructural exterior de entramado ligero de madera, formado por montantes, carreras y testeros de madera aserrada de pino silvestre (Pinus sylvestris) procedente del Norte y Nordeste de Europa, de 48x148 mm de sección, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; cortados y numerados en taller, montados en obra con clavos, de acero galvanizado de alta adherencia. Incluso; elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N para la resolución de encuentros. El precio no incluye los tableros para arriostramiento de la estructura.




Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt07mee609haa

Conjunto de elementos estructurales para muro estructural de entramado ligero de madera, compuesto por montantes, carreras y testeros de madera aserrada de pino silvestre (Pinus sylvestris) procedente del Norte y Nordeste de Europa de 48x148 mm de sección, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado, cortados y numerados en taller, para montaje en obra.

0,019

1.200,00

22,80

mt07emr111l

Ud

Clavo, de 6 mm de diámetro y 100 mm de longitud, de acero galvanizado de alta adherencia.

6,000

0,23

1,38

mt07emr409a450

Ud

Repercusión, por m², de elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N, para montaje de entramado ligero de madera, para clases de servicio 1, 2 y 3 según UNE-EN 1995-1-1.

1,000

4,50

4,50



Subtotal materiales:

28,68

2



Mano de obra



mo048

h

Oficial 1ª montador de estructura de madera.

0,283

19,67

5,57

mo095

h

Ayudante montador de estructura de madera.

0,376

18,63

7,00



Subtotal mano de obra:

12,57

3



Costes directos complementarios




%

Costes directos complementarios

2,000

41,25

0,83

Coste de mantenimiento decenal: 4,42€ en los primeros 10 años.

Costes directos (1+2+3):

42,08




Pliego de condiciones

UNIDAD DE OBRA EML010: MURO ESTRUCTURAL DE ENTRAMADO LIGERO DE MADERA.


CARACTERÍSTICAS TÉCNICAS

Muro estructural exterior de entramado ligero de madera, formado por montantes, carreras y testeros de madera aserrada de pino silvestre (Pinus sylvestris) procedente del Norte y Nordeste de Europa, de 48x148 mm de sección, clase resistente C24 según UNE-EN 338 y UNE-EN 1912, calidad estructural T2 según INSTA 142; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado; cortados y numerados en taller, montados en obra con clavos, de acero galvanizado de alta adherencia. Incluso; elementos de fijación mecánica, de acero galvanizado tipo DX51D+Z275N para la resolución de encuentros.



NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.


CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin deducir huecos menores de 1 m² y deduciendo, en los huecos de superficie mayor de 1 m², el exceso sobre 1 m².



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

El contenido de humedad de la madera será inferior al 15% antes de su utilización en obra.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo y marcado de ejes. Montaje de los paneles de entramado ligero de madera. Colocación y fijación provisional de los paneles de entramado ligero de madera. Aplomado y nivelación. Ejecución de las uniones. Fijación definitiva del entramado ligero de madera.


CONDICIONES DE TERMINACIÓN.

Las cargas se transmitirán correctamente a la estructura. El acabado superficial será el adecuado para el posterior tratamiento de protección.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir huecos menores de 1 m² y deduciendo, en los huecos de superficie mayor de 1 m², el exceso sobre 1 m².



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye los tableros para arriostramiento de la estructura.





Residuos generados

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

0,048

0,044



Residuos generados:

0,048

0,044

15 01 01

Envases de papel y cartón.

0,540

0,720

17 02 03

Plástico.

0,270

0,450



Envases:

0,810

1,170



Total residuos:

0,858

1,214
