EMF020

m²

Forjado de viguetas y tablero estructural de madera.

76,04€

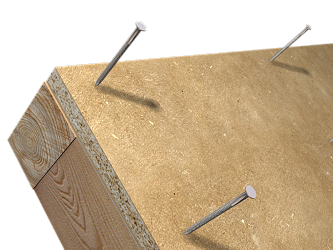

Forjado tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; tablero estructural de madera, de 15 mm de espesor, fijado con clavos, de acero galvanizado de alta adherencia; membrana impermeabilizante bicapa de 5 mm de espesor, formada por una lámina superior bituminosa fonoabsorbente y una lámina inferior de fieltro de poliéster, sellada con cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, desolidarización con banda perimetral autoadhesiva desolidarizante, de espuma de polietileno de celdas cerradas, de 4 mm de espesor y de 150 mm de anchura, de color gris, y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso conectores para forjado de madera y hormigón, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt50spa052b

m

Tablón de madera de pino, de 20x7,2 cm.

0,040

5,27

0,21

mt50spa101

kg

Clavos de acero.

0,045

1,56

0,07

mt50spa081a

Ud

Puntal metálico telescópico, de hasta 3 m de altura.

0,013

16,04

0,21

mt07mee100fai1baa

m³

Madera aserrada de pino silvestre (Pinus sylvestris) procedente de España para viguetas, de hasta 5 m de longitud, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado.

0,008

481,50

3,85

mt08eff040aa

m²

Tablero estructural de madera para uso en ambiente húmedo, de 2500x1250 mm y 15 mm de espesor, según UNE-EN 312.

1,050

6,80

7,14

mt07emr111d

Ud

Clavo, de 4 mm de diámetro y 75 mm de longitud, de acero galvanizado de alta adherencia.

9,000

0,08

0,72

mt15pdr030a

m²

Membrana impermeabilizante bicapa de 5 mm de espesor, formada por una lámina superior bituminosa fonoabsorbente y una lámina inferior de fieltro de poliéster.

1,050

11,70

12,29

mt15pdr050c

m

Cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, rango de temperatura de trabajo de -40 a 80°C, para el sellado en los encuentros de los paneles y para la fijación y el sellado de láminas impermeabilizantes y para el control del vapor, suministrada en rollos de 25 m de longitud.

0,500

1,22

0,61

mt16pdr030a

m

Banda perimetral autoadhesiva desolidarizante, de espuma de polietileno de celdas cerradas, de 4 mm de espesor y de 150 mm de anchura, de color gris.

1,000

1,68

1,68

mt07emr200a

Ud

Tornillo de acero galvanizado calidad 6.8 según UNE-EN ISO 898-1, tipo M-7,5, de cabeza hexagonal y rosca métrica total según DIN 931 y UNE-EN ISO 4014, de 7,5 mm de diámetro y 155 mm de longitud, con anillo de fin de carrera, para su utilización como conectores en forjados de madera y hormigón.

6,100

2,32

14,15

mt07aco020o

Ud

Separador homologado para malla electrosoldada.

2,000

0,09

0,18

mt07ame010d

m²

Malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080.

1,100

1,49

1,64

mt08var050

kg

Alambre galvanizado para atar, de 1,30 mm de diámetro.

0,017

1,10

0,02

mt10hes050gbg

m³

Hormigón ligero estructural HLE-25/B/10/IIa, de entre 1200 y 1500 kg/m³ de densidad, cantidad mínima de cemento 275 kg/m³, fabricado en central.

0,042

132,07

5,55

Subtotal materiales:

48,32

2

Mano de obra

mo048

h

Oficial 1ª montador de estructura de madera.

0,750

19,67

14,75

mo095

h

Ayudante montador de estructura de madera.

0,249

18,63

4,64

mo044

h

Oficial 1ª encofrador.

0,124

19,67

2,44

mo091

h

Ayudante encofrador.

0,124

18,63

2,31

mo043

h

Oficial 1ª ferrallista.

0,029

19,67

0,57

mo090

h

Ayudante ferrallista.

0,029

18,63

0,54

mo045

h

Oficial 1ª estructurista, en trabajos de puesta en obra del hormigón.

0,010

19,67

0,20

mo092

h

Ayudante estructurista, en trabajos de puesta en obra del hormigón.

0,042

18,63

0,78

Subtotal mano de obra:

26,23

3

Costes directos complementarios

%

Costes directos complementarios

2,000

74,55

1,49

Coste de mantenimiento decenal: 11,41€ en los primeros 10 años.

Costes directos (1+2+3):

76,04

UNIDAD DE OBRA EMF020: FORJADO DE VIGUETAS Y TABLERO ESTRUCTURAL DE MADERA.

CARACTERÍSTICAS TÉCNICAS

Forjado tradicional con un intereje de 60 cm, compuesto por viguetas de madera aserrada de pino silvestre (Pinus sylvestris) procedente de España, de 70x70 mm de sección, clase resistente C18 según UNE-EN 338 y UNE-EN 1912, calidad estructural ME-2 según UNE 56544; para clase de uso 1 según UNE-EN 335, con protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 según UNE-EN 351-1, con acabado cepillado colocadas mediante apoyo sobre elemento estructural; tablero estructural de madera, de 15 mm de espesor, fijado con clavos, de acero galvanizado de alta adherencia; membrana impermeabilizante bicapa de 5 mm de espesor, formada por una lámina superior bituminosa fonoabsorbente y una lámina inferior de fieltro de poliéster, sellada con cinta autoadhesiva, de polietileno, con adhesivo acrílico sin disolventes, armadura de polietileno y película de separación de papel siliconado, de 0,34 mm de espesor y 60 mm de anchura, desolidarización con banda perimetral autoadhesiva desolidarizante, de espuma de polietileno de celdas cerradas, de 4 mm de espesor y de 150 mm de anchura, de color gris, y malla electrosoldada ME 20x20 Ø 5-5 B 500 T 6x2,20 UNE-EN 10080, en capa de compresión de 4 cm de espesor de hormigón ligero HLE-25/B/10/IIa, densidad entre 1200 y 1500 kg/m³, (cantidad mínima de cemento 275 kg/m³), fabricado en central, y vertido con cubilote; apuntalamiento y desapuntalamiento de las viguetas. Incluso conectores para forjado de madera y hormigón, alambre de atar, separadores, elementos de atado de viguetas y zunchos perimetrales de planta y huecos.

NORMATIVA DE APLICACIÓN

Elaboración, transporte y puesta en obra del hormigón: Instrucción de Hormigón Estructural (EHE-08).

Ejecución: CTE. DB-SE-M Seguridad estructural: Madera.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud desde las caras exteriores de los zunchos del perímetro, según documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 6 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, desde las caras exteriores de los zunchos del perímetro, la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 6 m². Se consideran incluidos todos los elementos integrantes del forjado señalados en los planos y detalles del Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 01

Madera.

11,689

10,626

17 04 05

Hierro y acero.

0,215

0,102

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,073

0,122

17 01 01

Hormigón (hormigones, morteros y prefabricados).

0,150

0,100

Residuos generados:

12,127

10,950

15 01 01

Envases de papel y cartón.

0,954

1,272

17 02 03

Plástico.

0,588

0,980

17 02 01

Madera.

0,101

0,092

Envases:

1,643

2,344

Total residuos:

13,770

13,294
